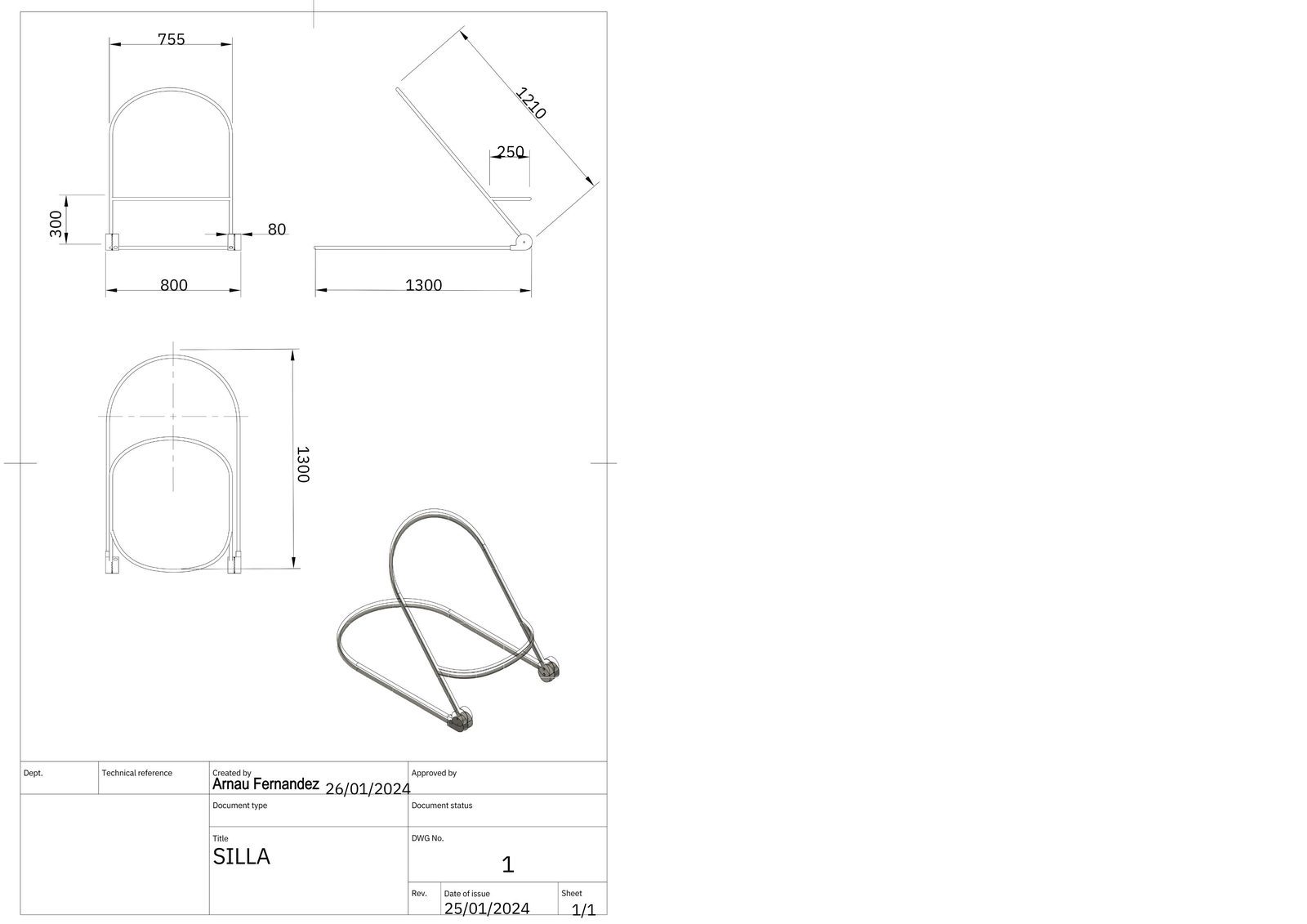

Bocetos y planos técnicos que muestran las vistas frontal, lateral y superior de la tumbona. Se especifican dimensiones clave: 1300 mm de altura, 800 mm de ancho y base de 1300 mm.

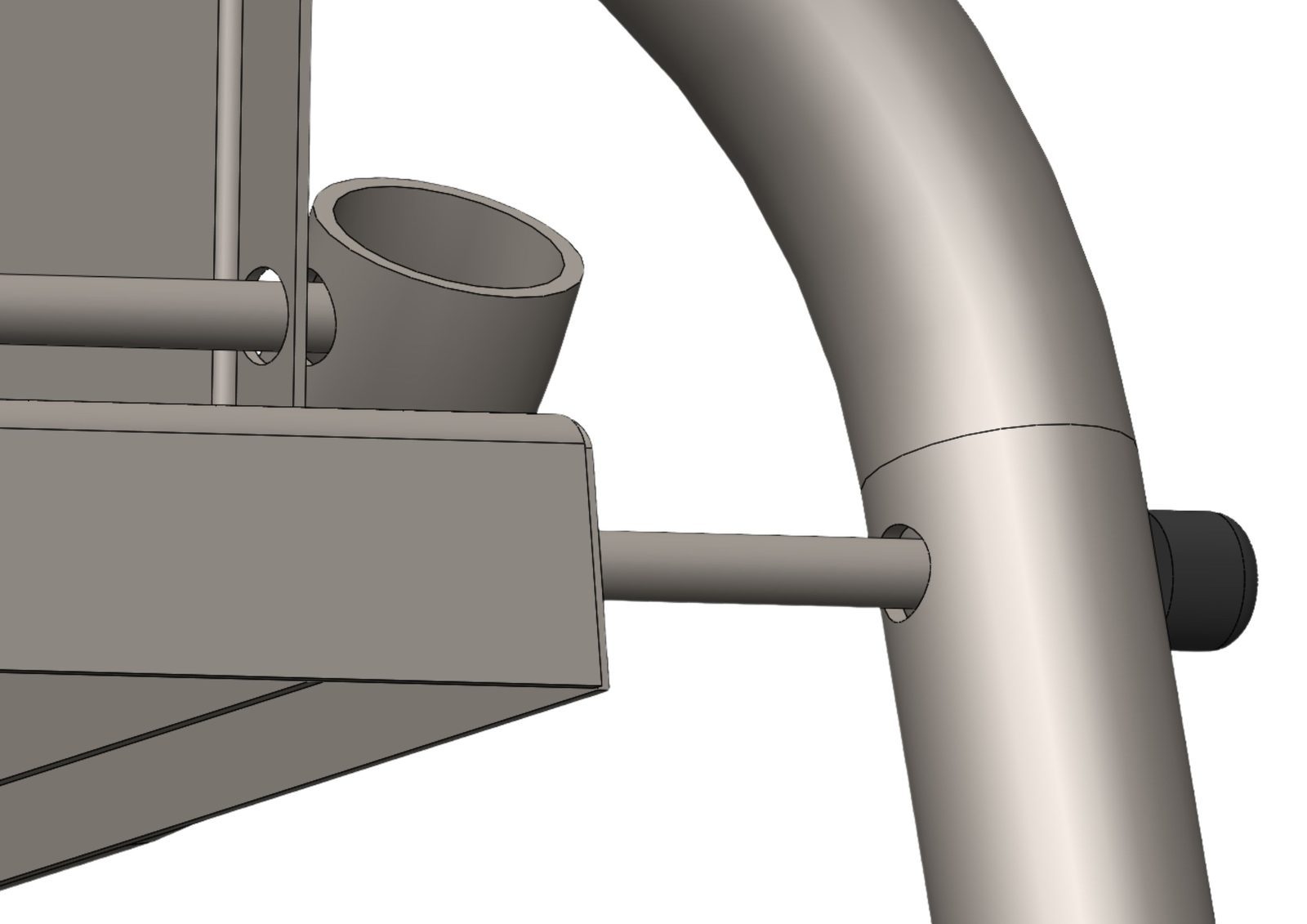

Modelado en SolidWorks del sistema de curvado de tubos y la geometría estructural de la tumbona, definiendo la forma de los arcos y la posición de los puntos de unión.

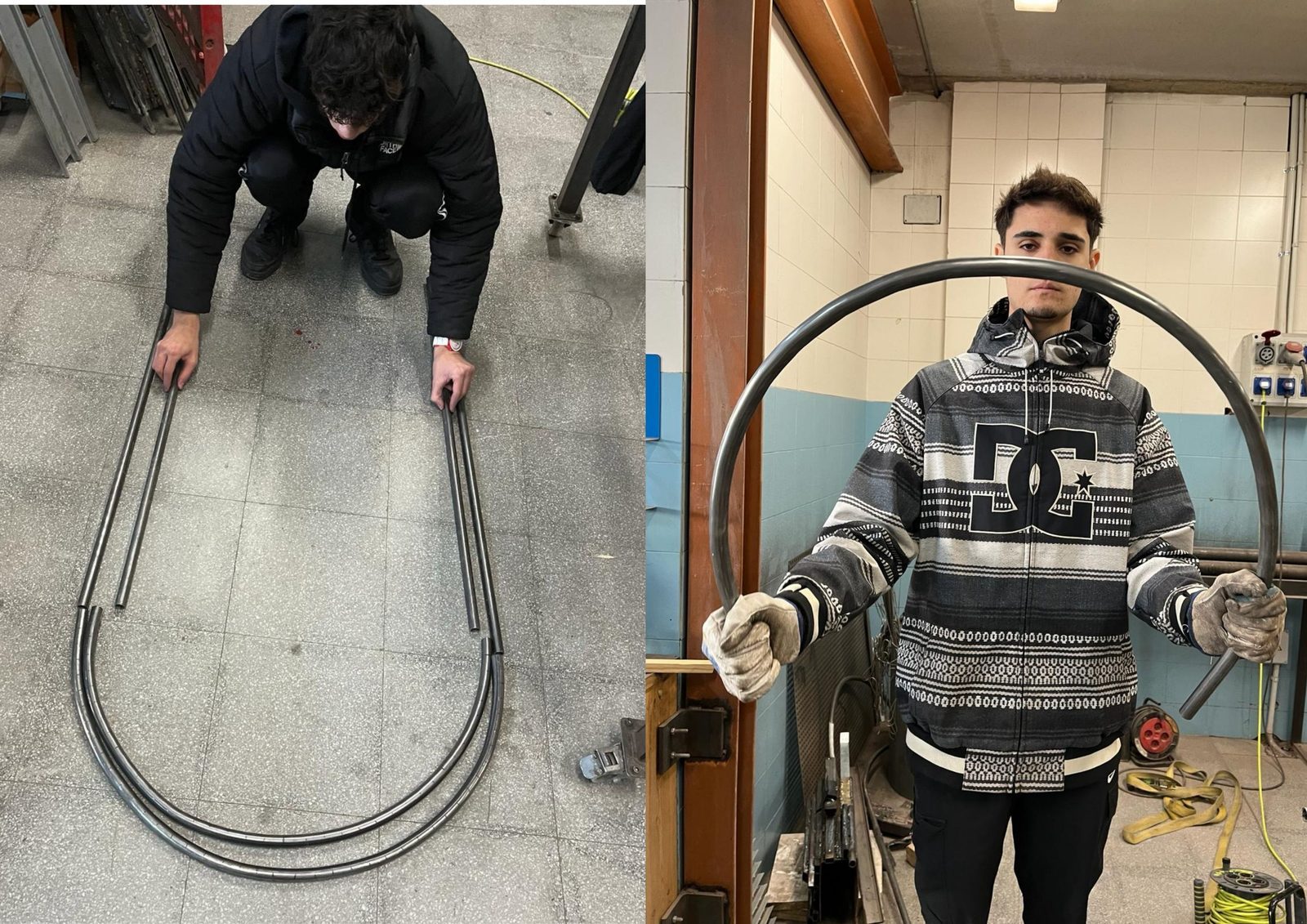

Proceso de soldadura de los tubos de acero curvados. La unión se realiza con soldadura TIG para garantizar resistencia estructural manteniendo el peso reducido del conjunto.

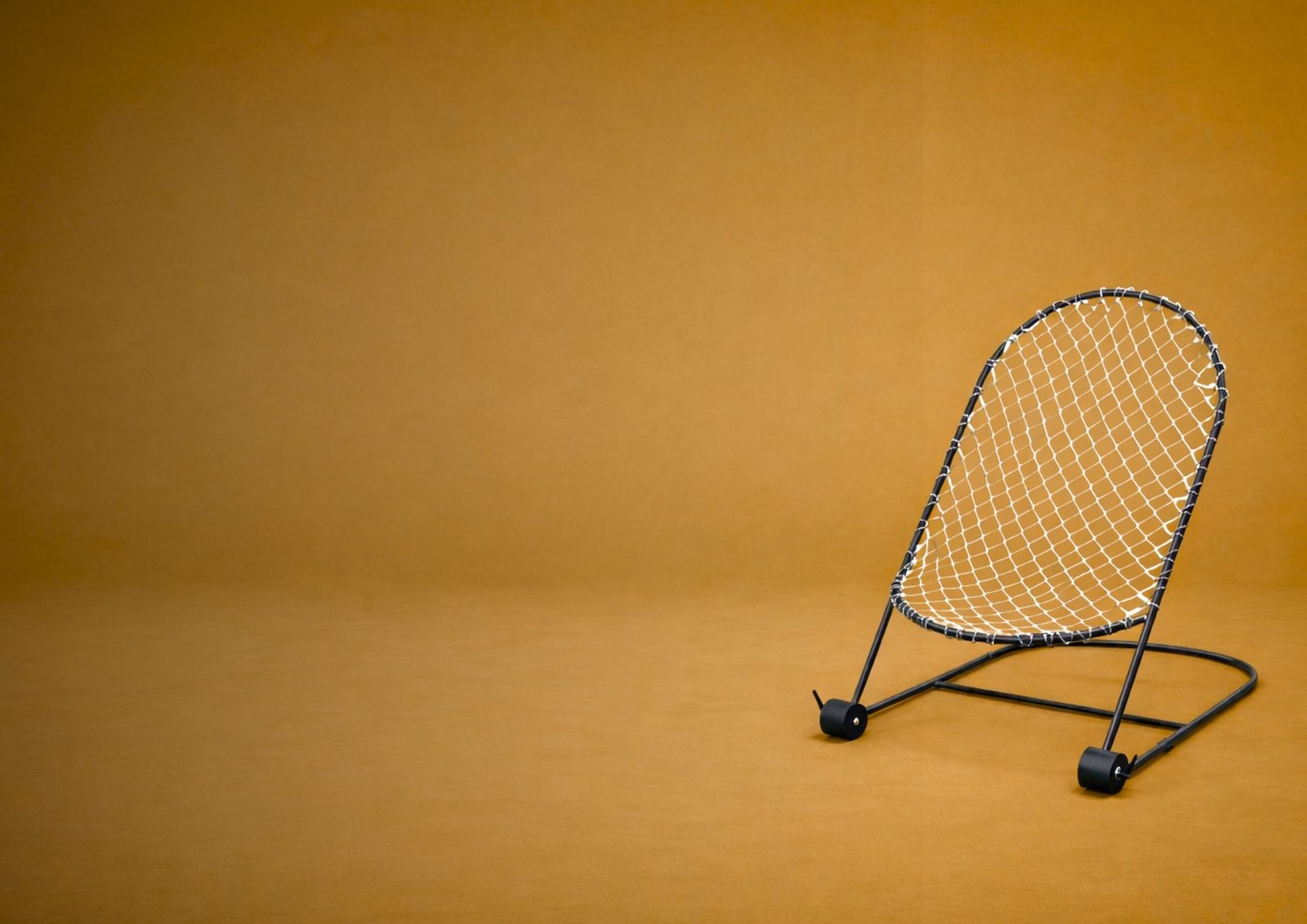

Trabajo de acabado y limpieza de las soldaduras con amoladora angular para conseguir un acabado limpio y uniforme antes del tratamiento superficial.

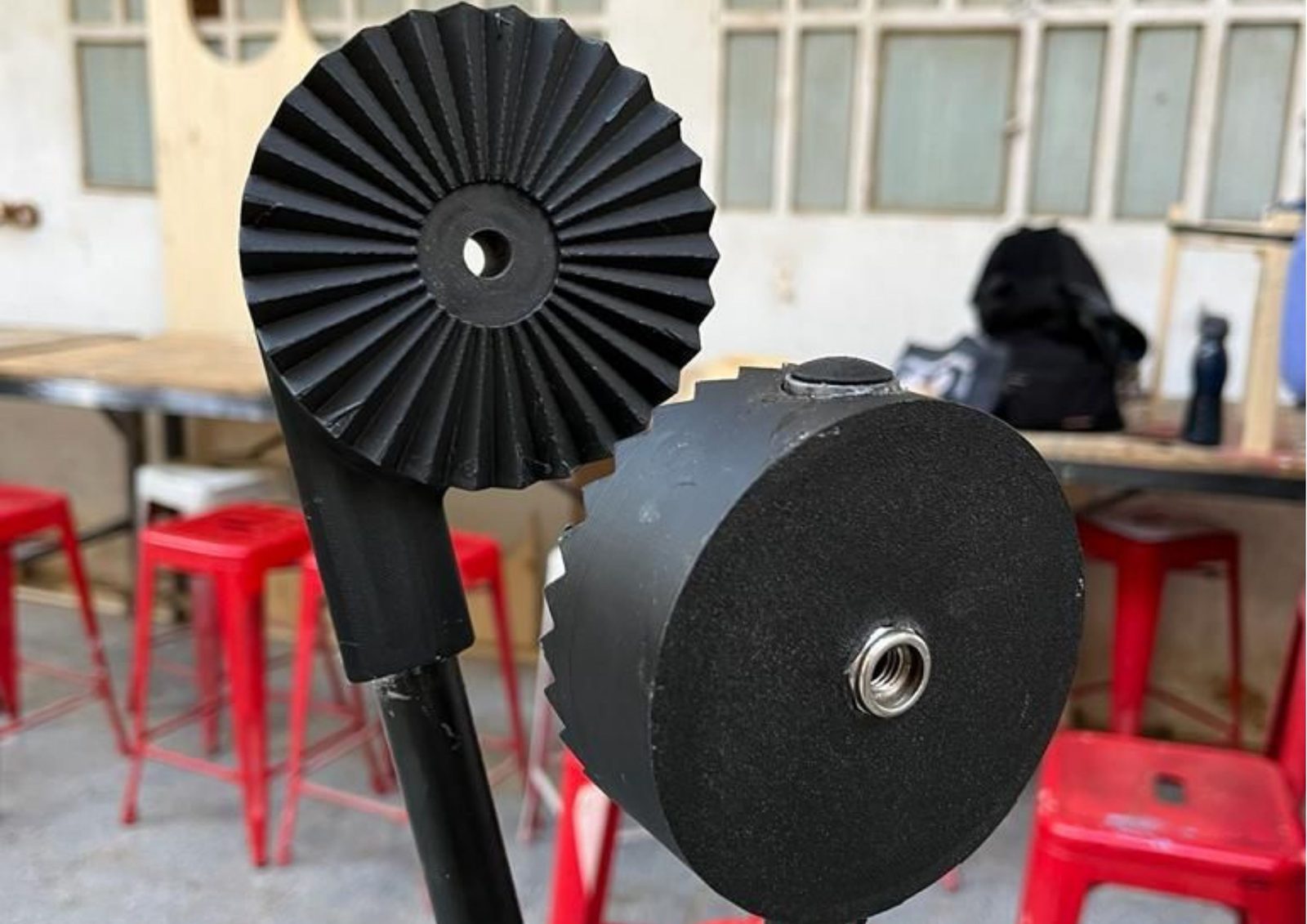

El mecanismo de unión tipo Hirth impreso en ABS conecta y bloquea las dos partes tubulares de la silla, permitiendo ajustar la inclinación y plegar la estructura de forma segura.

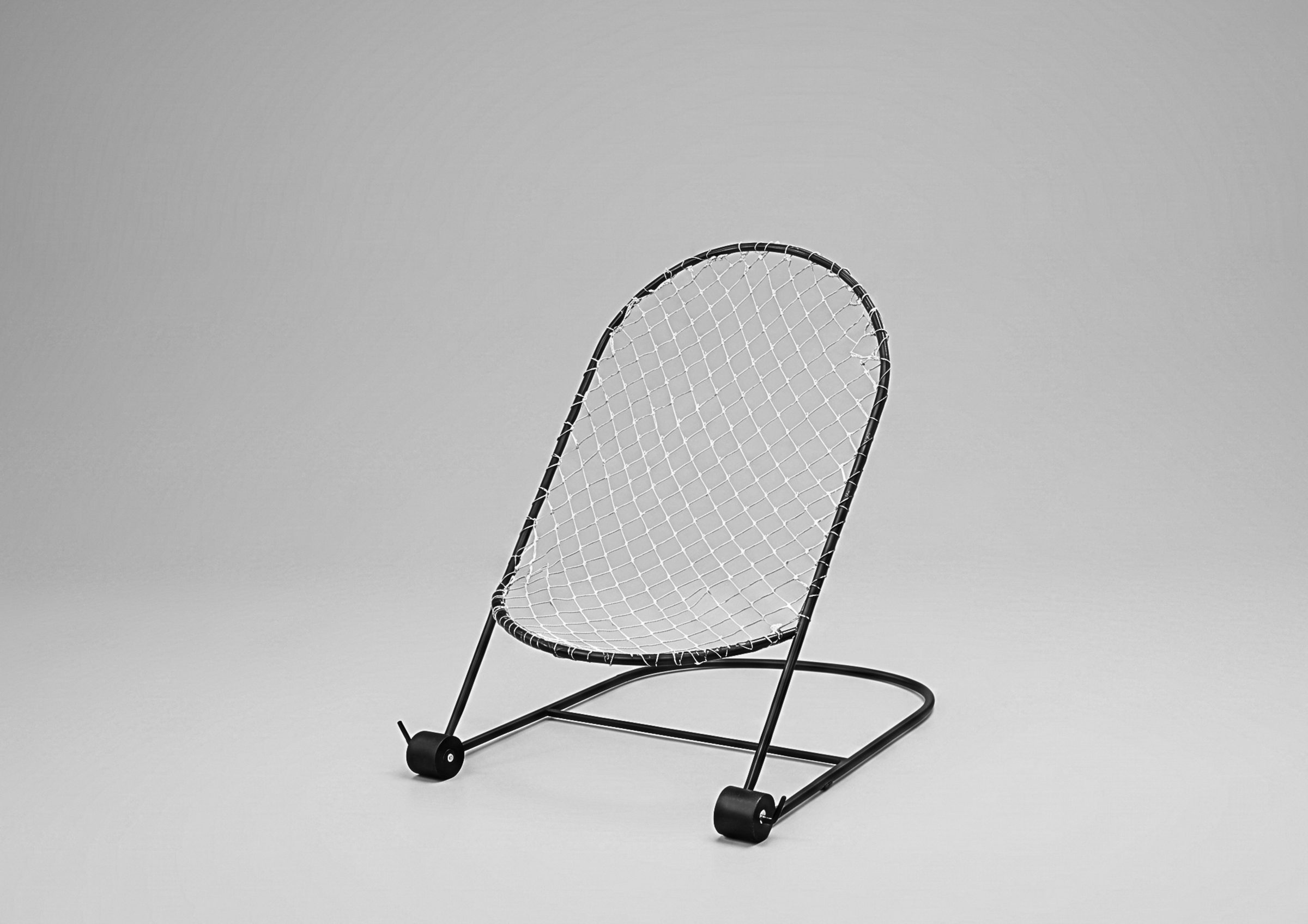

El proyecto ANGLE ha permitido desarrollar una tumbona que combina diseño, funcionalidad y procesos de fabricación reales. A lo largo del trabajo se han abordado diferentes fases, desde la investigación inicial y el análisis de referentes hasta el desarrollo técnico y la construcción del prototipo.
La exploración de soluciones estructurales ligeras con tubos de acero curvados, una superficie flexible de red de polipropileno y un sistema de ajuste basado en unión mecánica da como resultado un producto plegable, ajustable y fácilmente transportable, capaz de soportar hasta 100 kg con un peso reducido cercano a los 5 kg.
En conjunto, el proyecto ha sido una oportunidad para comprender de forma práctica la relación entre ergonomía, procesos industriales y optimización estructural, demostrando que es posible crear mobiliario de calidad con materiales y técnicas industriales estándar.
